GYMNASE PHILIPPE CROIZON SUR LE SITE DU STADE SPORTIF CARRINGTON A LOUVIERS (27)

Maitre d'ouvrage : Ville de Louviers
Assistant Maitrise d'ouvrage : Cubik AMO
Equipe : atelier féret & frechon architectes mandataires, Reber (économiste), Kube (BET structure), Technic Consult (BET fluides), Impact Acoutic, Viamap (BET VRD), Lle Coordination (OPC)
Montant de travaux : 4,13 M€ HT
Surface : 2 796 m2 SU
Programme : Construction d'un nouveau complexe sportif avec deux salles d'évolution sportive reliées par une halle couverte.

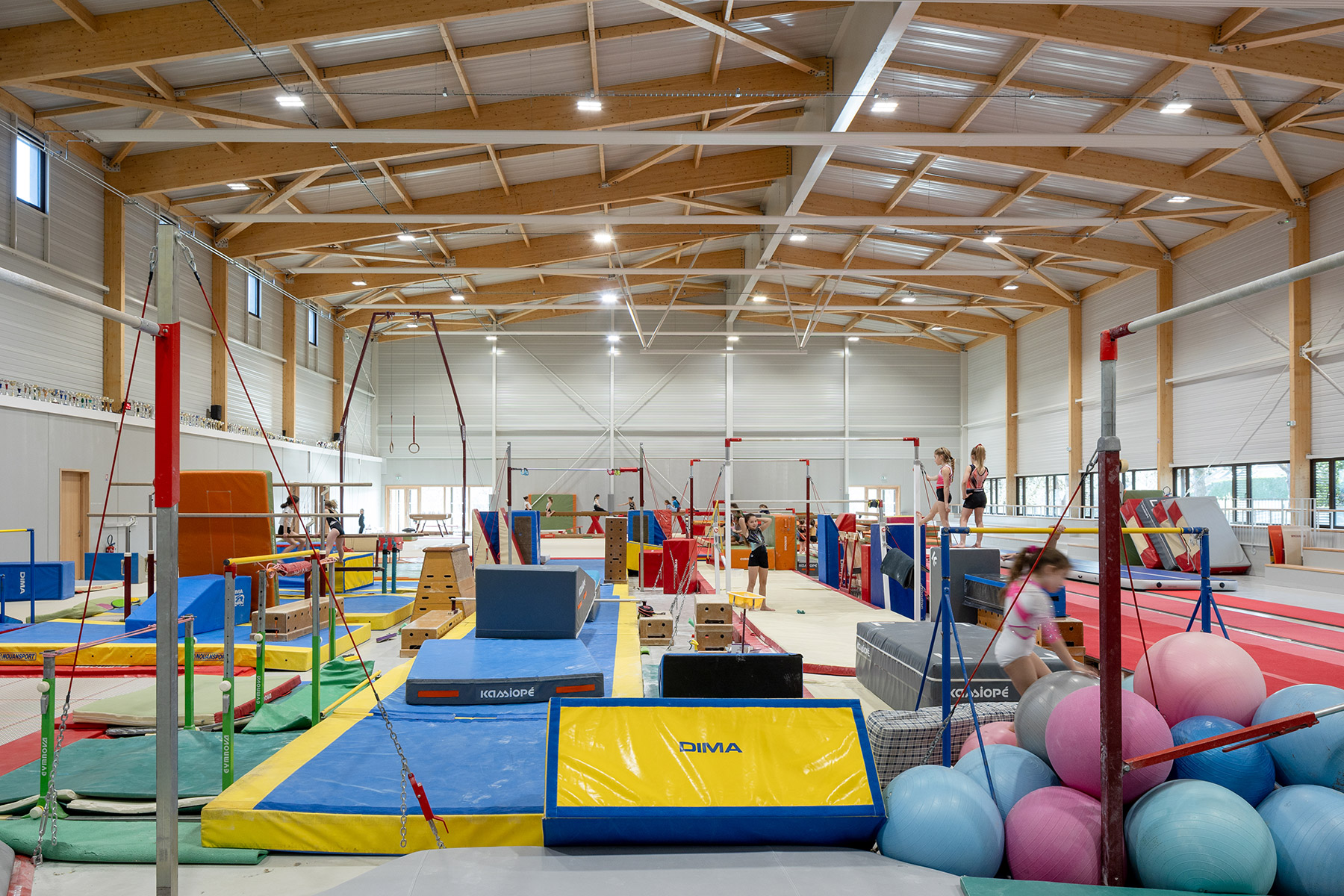

Halle de gymnastique : salle d'évolution sportive de 23,5 m x 44m, tribunes, locaux accessoires, vestiaires, douches, rangement, bureaux.
Halle Omnisports : salle d'évolution sportive de 23,5 m x 44m, tribunes, locaux accessoires, vestiaires, douches, rangement scolaire et clubs, bureaux.
Locaux communs : sanitaires, salle parents, infirmerie, loge gardien, vestiaires arbitres, locaux techniques et locaux entretien.

Le nouveau complexe est à construire sur le site du stade Carrington, lequel regroupe : le gymnase Maxime Marchand, la piste d’athlétisme Carrington et la Maison des Sports et des Associations construite par l’Atelier Féret & Frechon Architectes en 2019.
Le site sportif est installé sur la pente sud de la colline boisée montant vers le hameau de Saint Lubin.Il est bordé à l’ouest par un ensemble résidentiel pavillonnaire, et à l’est par le lycée des Fontenelles.
Les installations couvertes, gymnase et maison des sports, et le stade d’athlétisme occupent la partie sud et basse du site, au contact de l’avenue du Maréchal Leclerc.
La partie du site dédiée à la construction du nouveau complexe se trouve au nord du stade d’athlétisme (alt 34.70) et en surplomb d’environ 5m au-dessus de celui-ci. Cette partie est aujourd’hui étagée en 2 terrasses (alt. 39.90 et 43.35) chacune occupée par un terrain de jeu extérieur enrobé.
Le terrain d’assiette du futur complexe dispose d’une situation de belvédère, il offre une vue dégagée sur l’ensemble du site sportif, l’alignement du mail Carrington et au-delà tout le vallonnement paysager des alentours.

L’ensemble du site est desservi par un réseau de voiries internes à usage mixte piétons et automobiles.
Ce réseau est relié au domaine public par un portail d’accès public principal situé au sud sur l’avenue du Maréchal Leclerc (entre la Maison des Sports et le stade d’athlétisme).
Ce réseau est également relié au lycée des Fontenelles par un portail ouvert dans la clôture séparative des 2 enceintes. Ce passage est situé au nord du gymnase M. Marchand et permet aux élèves du lycée d’accéder directement aux installations sportives.

La portion du site dédiée à la construction du nouveau complexe est libre de constructions.<
Le terrassement existant forme 2 plateformes respectivement dressées aux cotes 39.90 NGF et 43.35 NGF. Les 2 plateformes sont cernées et reliées par des talus de rattrapage des pentes.
La zone est, à l’exception des terrains de sport, entièrement engazonnée et plantée d’arbres arrivés à maturité, dont les plus hauts atteignent 15 à 20m.
Ces sujets sont soit isolés, soit regroupés en bosquet, notamment sur la rive ouest du site, au contact du lotissement résidentiel voisin.

Le projet ne modifie pas les accès et le réseau de voirie interne du site sportif.
Les zones non bâties ou revêtues sont engazonnées et les talus plantés de couvre-sols.

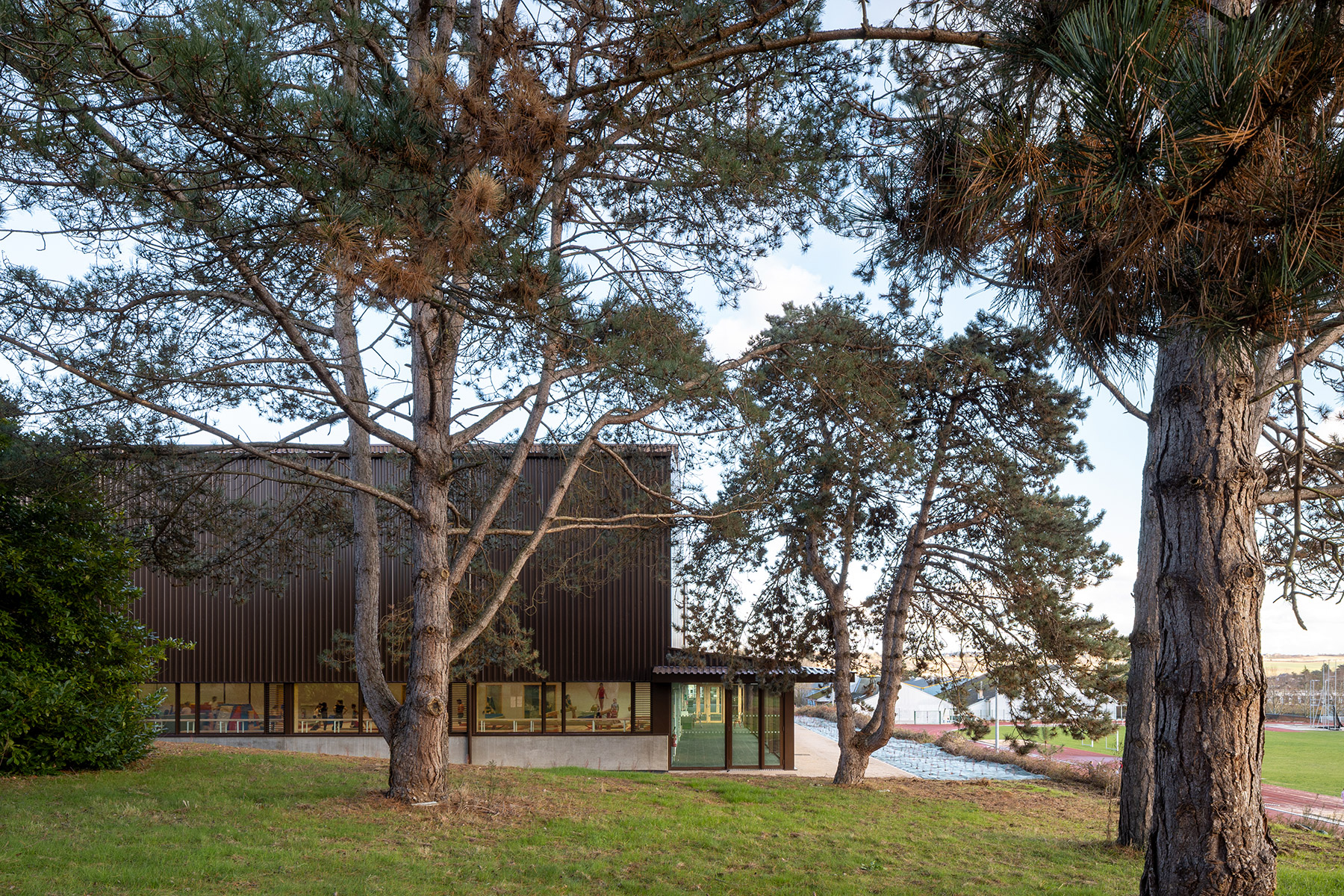

L’agencement volumétrique du projet a pour intention et effet d’adapter l’échelle du programme de construction et les dimensions importantes du nouveau complexe (9m hauteur libre sous obstacles) au contexte résidentiel et paysager du site, dont les arbres sont à l’exception de 3, tous conservés.
L’implantation du projet réemploient les niveaux altimétriques existants et limitent autant que possible les terrassements.
Les agencements volumétriques, les couvertures et la polychromie extérieure s’inspirent de ceux de la Maison des Sports et des Associations récemment construite en contrebas, et participent à l’installation d’une identité architecturale et urbaine du site sportif Carrington.
Le bâtiment exploite la situation de belvédère du site.
Le plancher bas du complexe est installé à hauteur de la 1ère terrasse existante à la cote 39.90NGF.
Les volumes parallèles des halles sont alignés sur l’axe nord sud de la pente dans laquelle ils sont visuellement engagés : la pente et par conséquent l’élévation de l’horizon limitent (mieux qu’un terrain plat) l’impact visuel de la silhouette du nouveau complexe qui demeure surplombé par le fond boisé du coteau.
La volumétrie du complexe illustre l’agencement des différentes parties intérieures :
- Les 2 volumes hauts et parallèles des halles sportives séparés par le volume bas du bloc vestiaires partagé.
En avant de ces volumes :

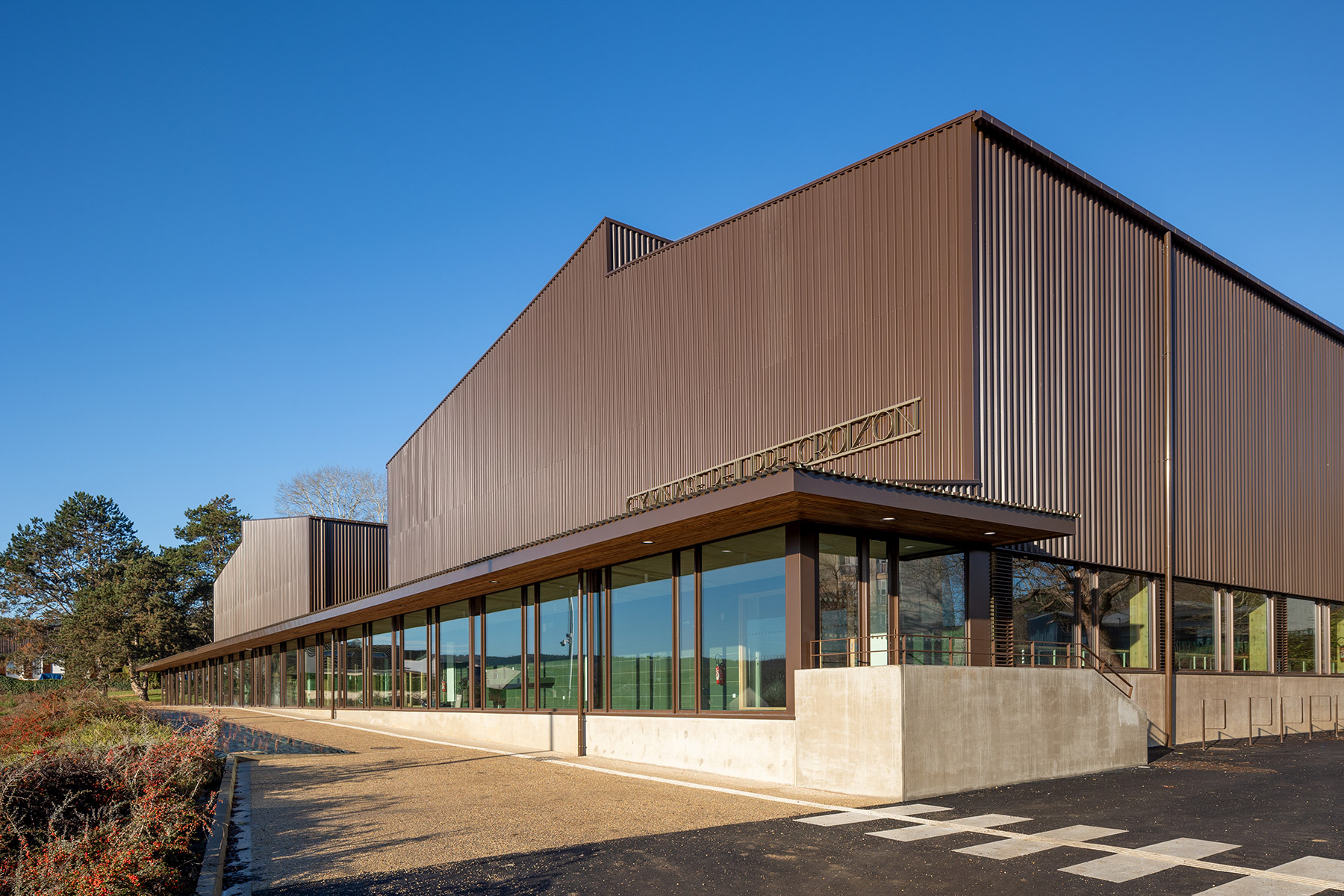

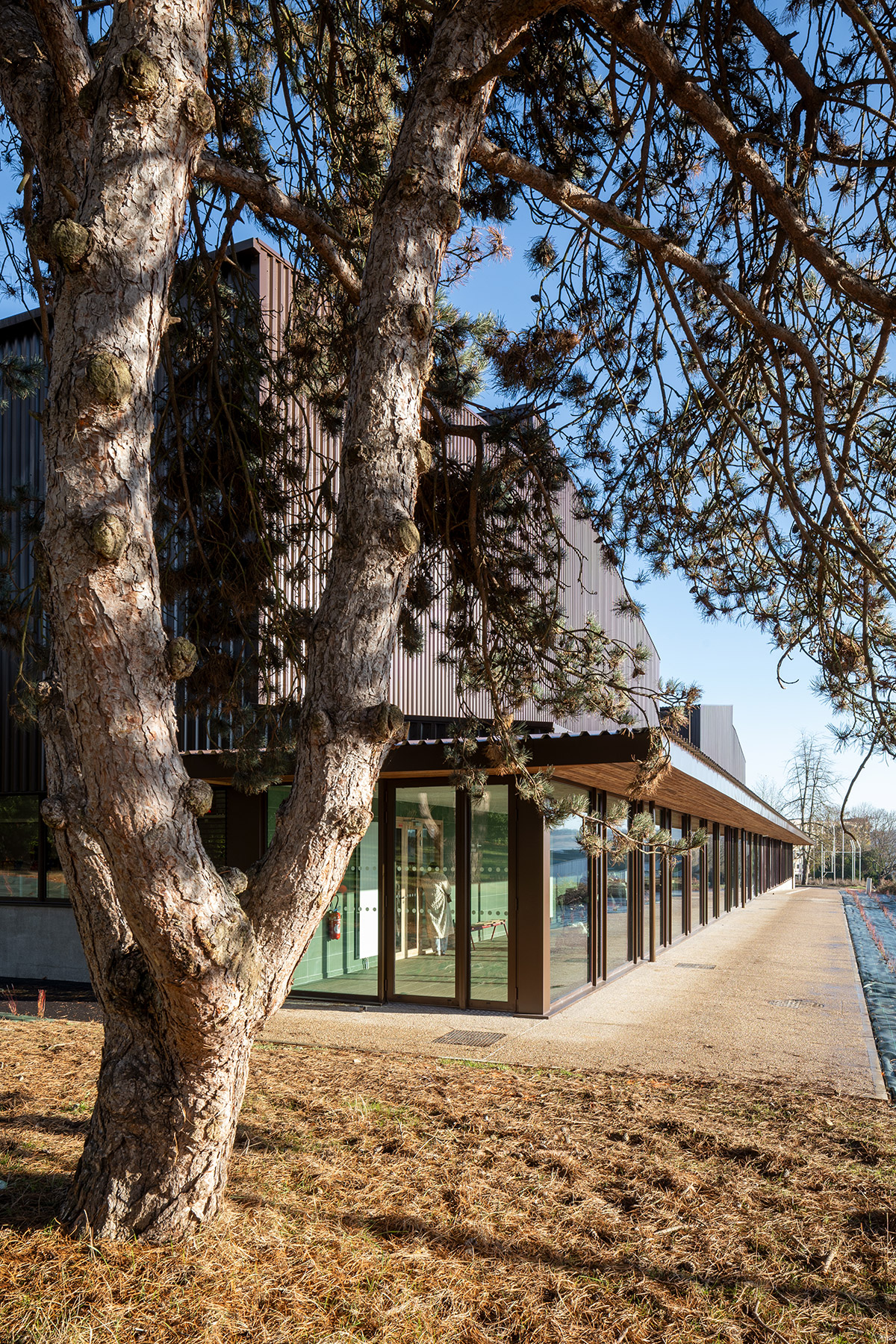

- Une galerie basse d’entrée et de desserte, également destinée à recevoir les rassemblements associatifs (collations, pots, remise de trophées …) ouverte sur le grand paysage.

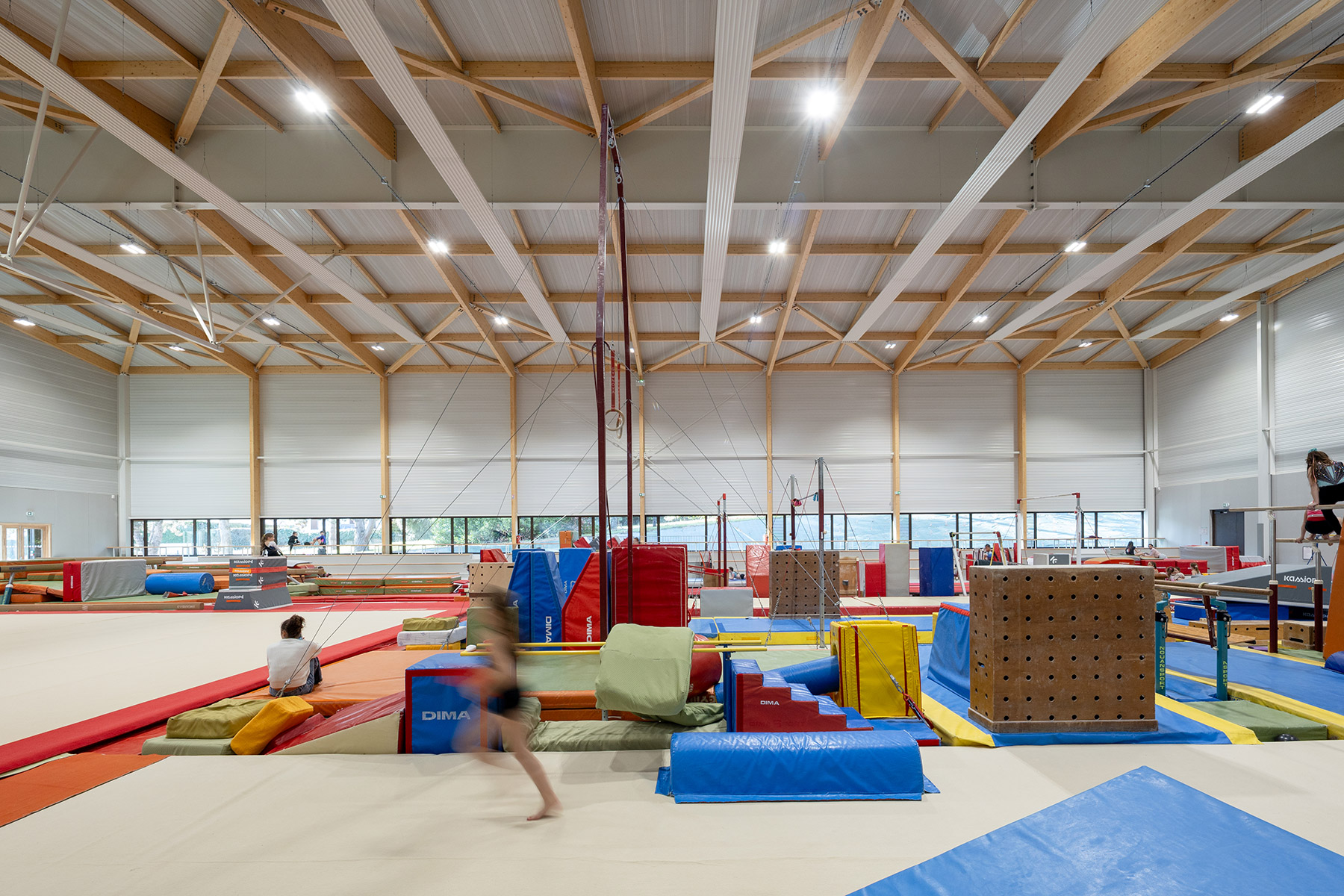

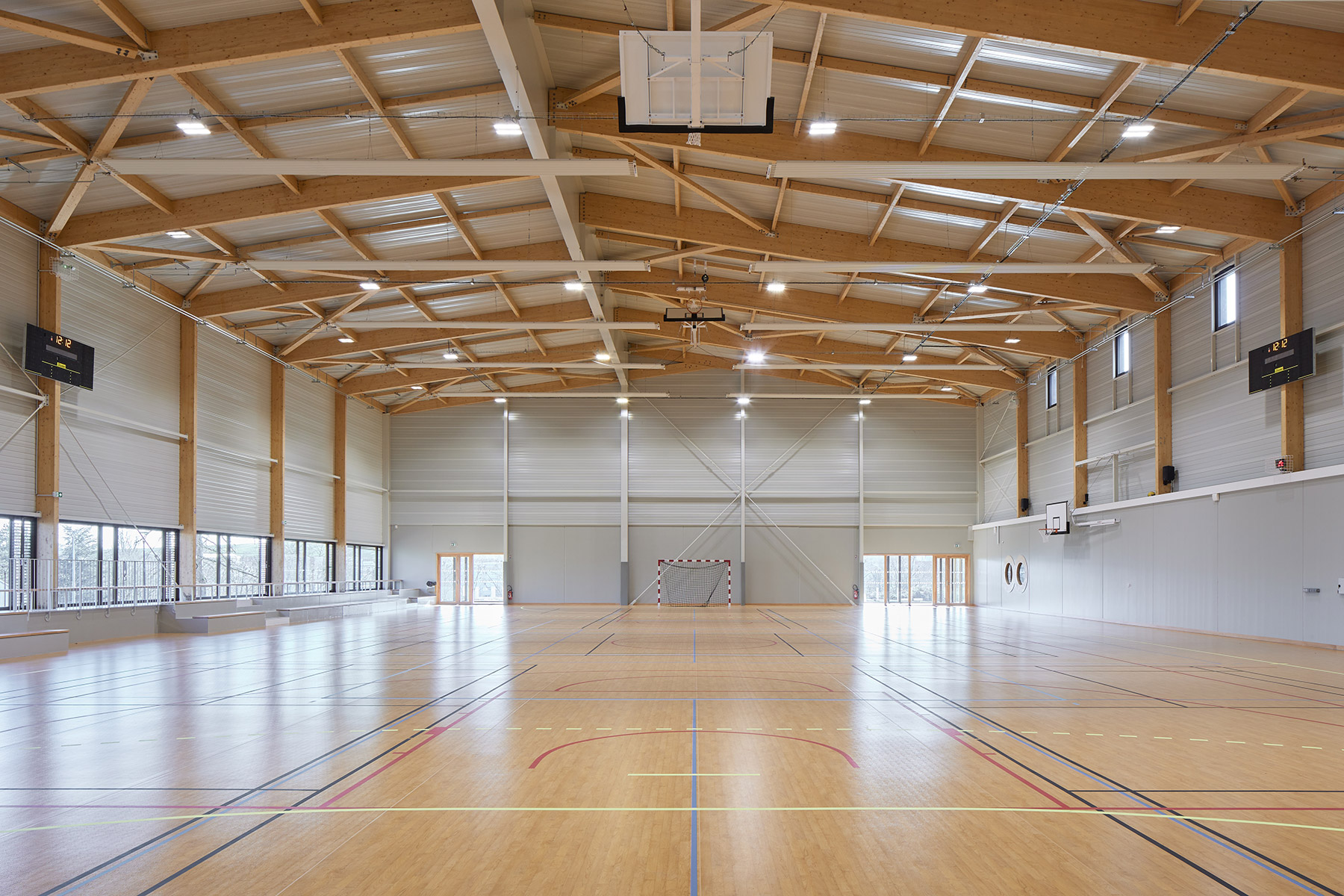

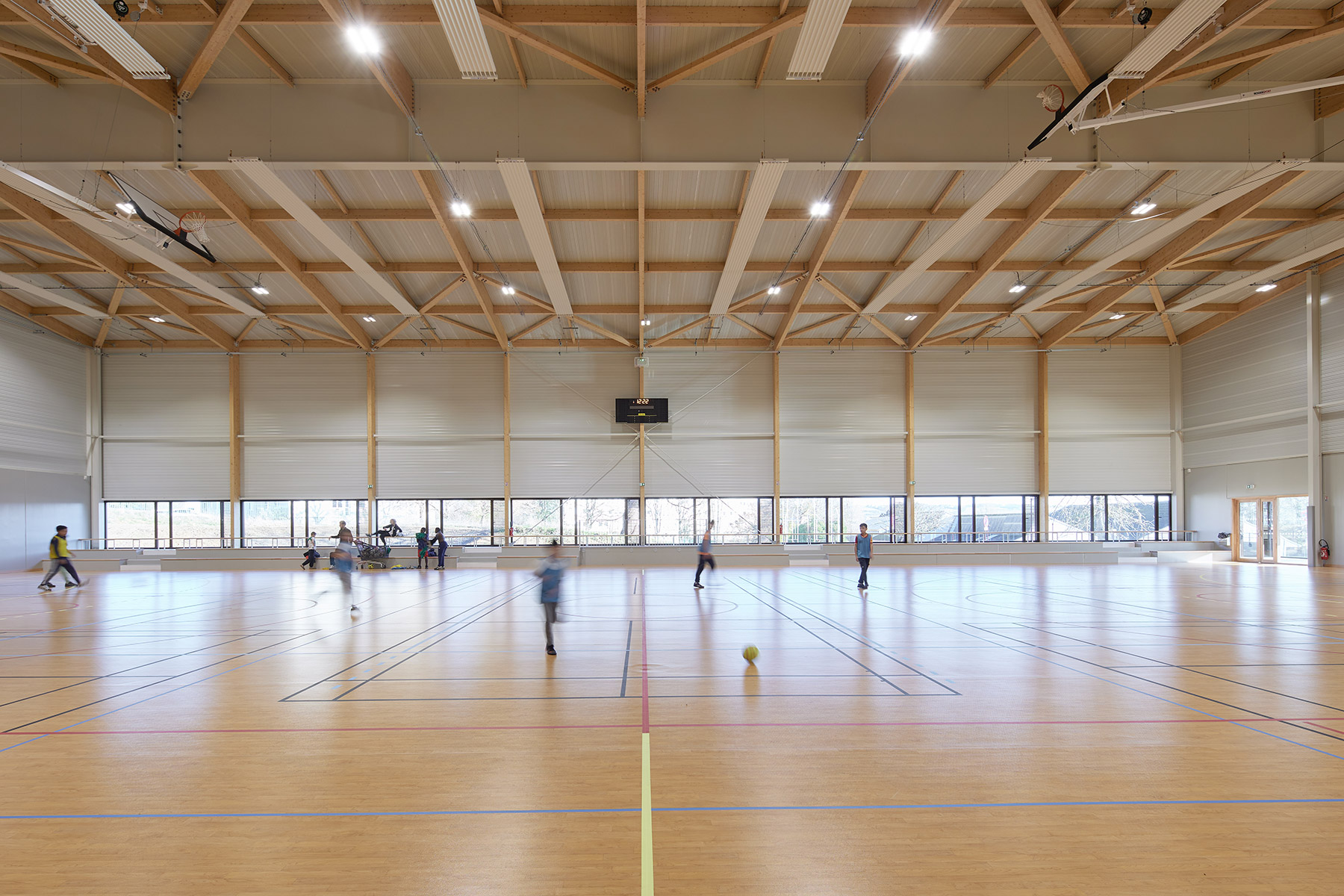

Les conditions d’approvisionnement du chantier et l’accès au terrain en situation relativement enclavée ont motivé la conception des charpentes en demi portiques assemblés sur l’axe long des halles sportives par la nécessaire limitation de la longueur des bois.
L’assemblage dissymétrique des portiques, et des couvertures, introduit une échelle intermédiaire et le profil caractéristique des pignons dynamisé par la succession des lignes brisées des rives de couvertures.

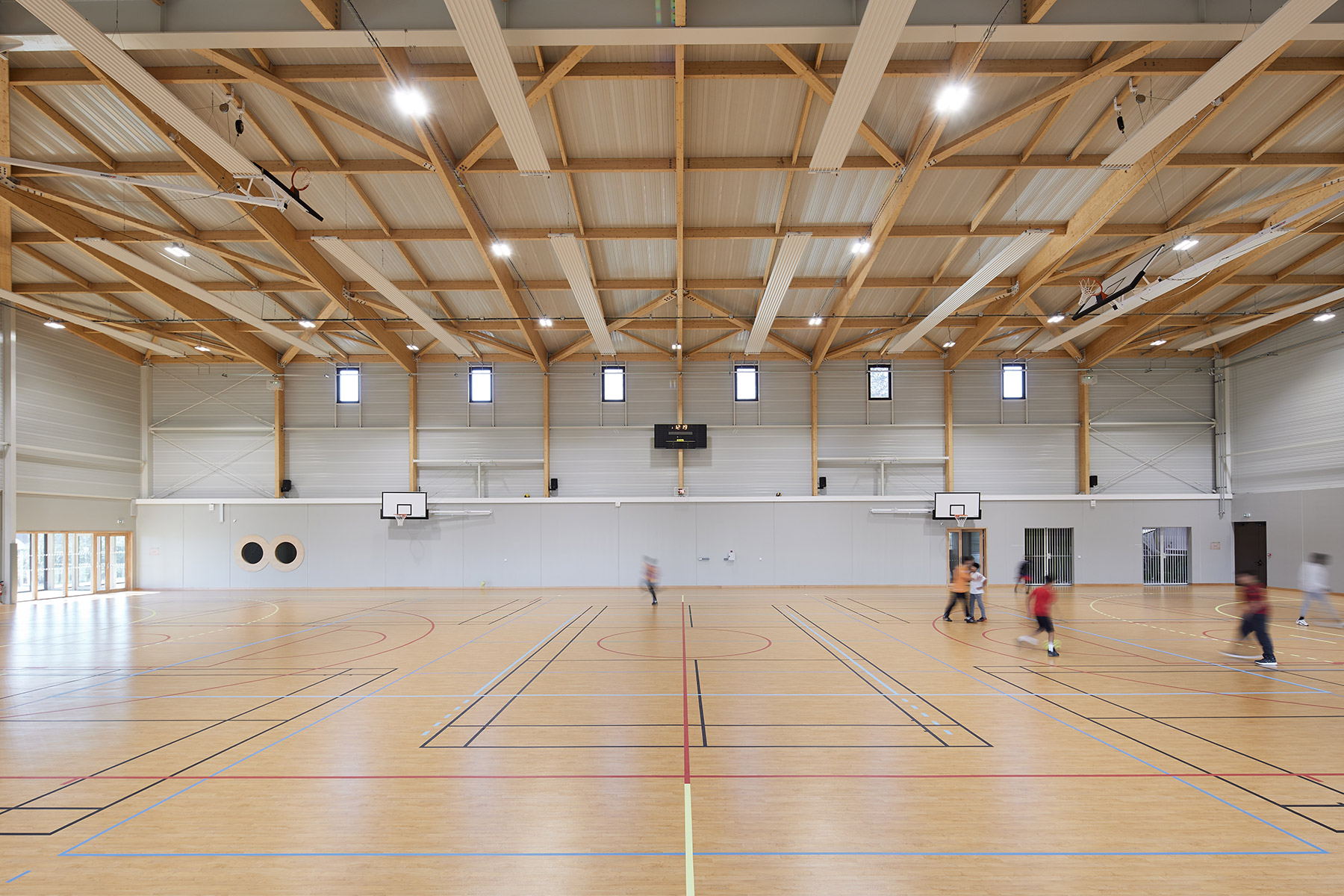

La destination sportive de l’équipement nécessite le contrôle de l’éclairement qui est normalisé et la limitation des risques d’éblouissement. L’éclairage des halles sportives est donc principalement artificiel et réalisé par projecteurs à led.

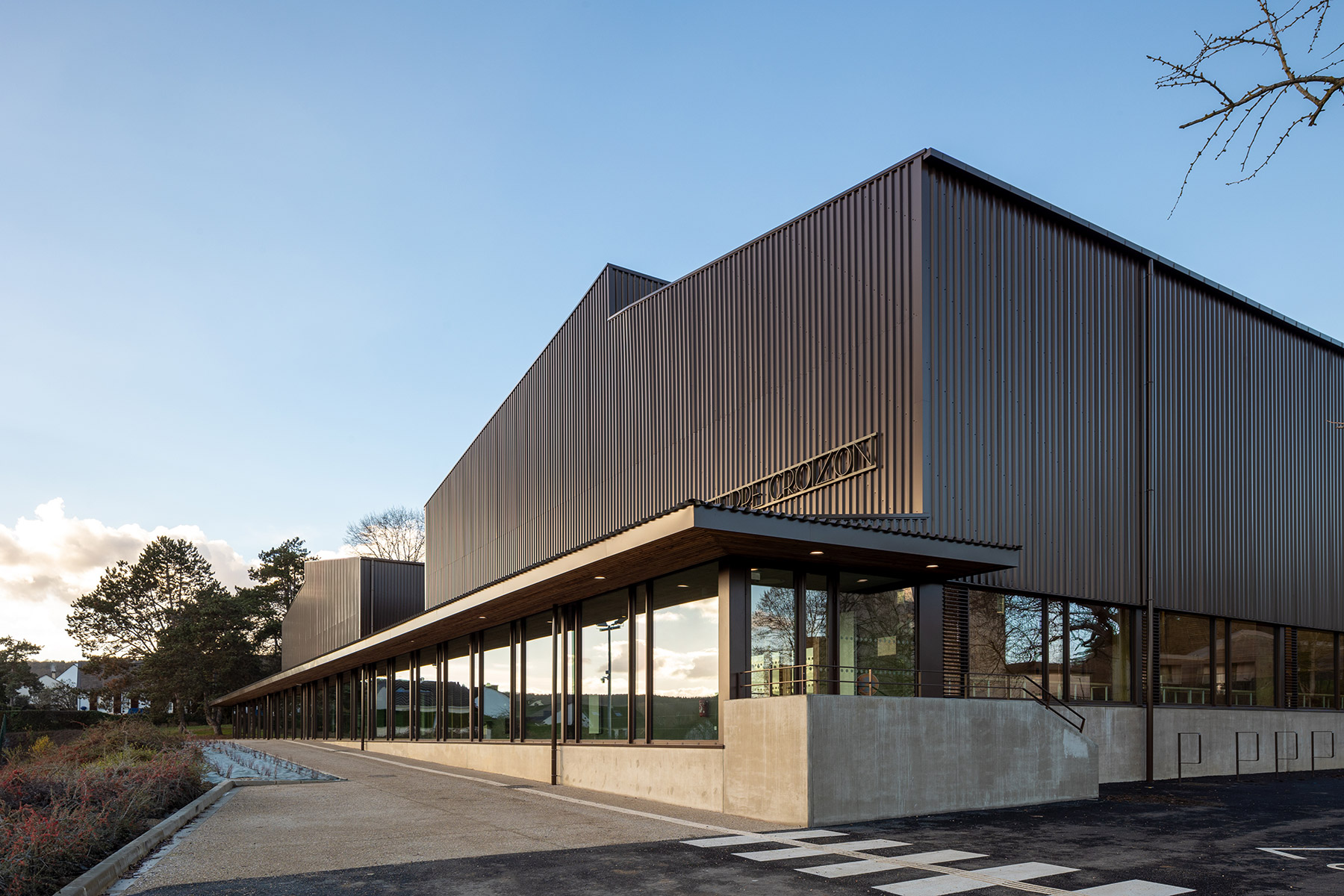

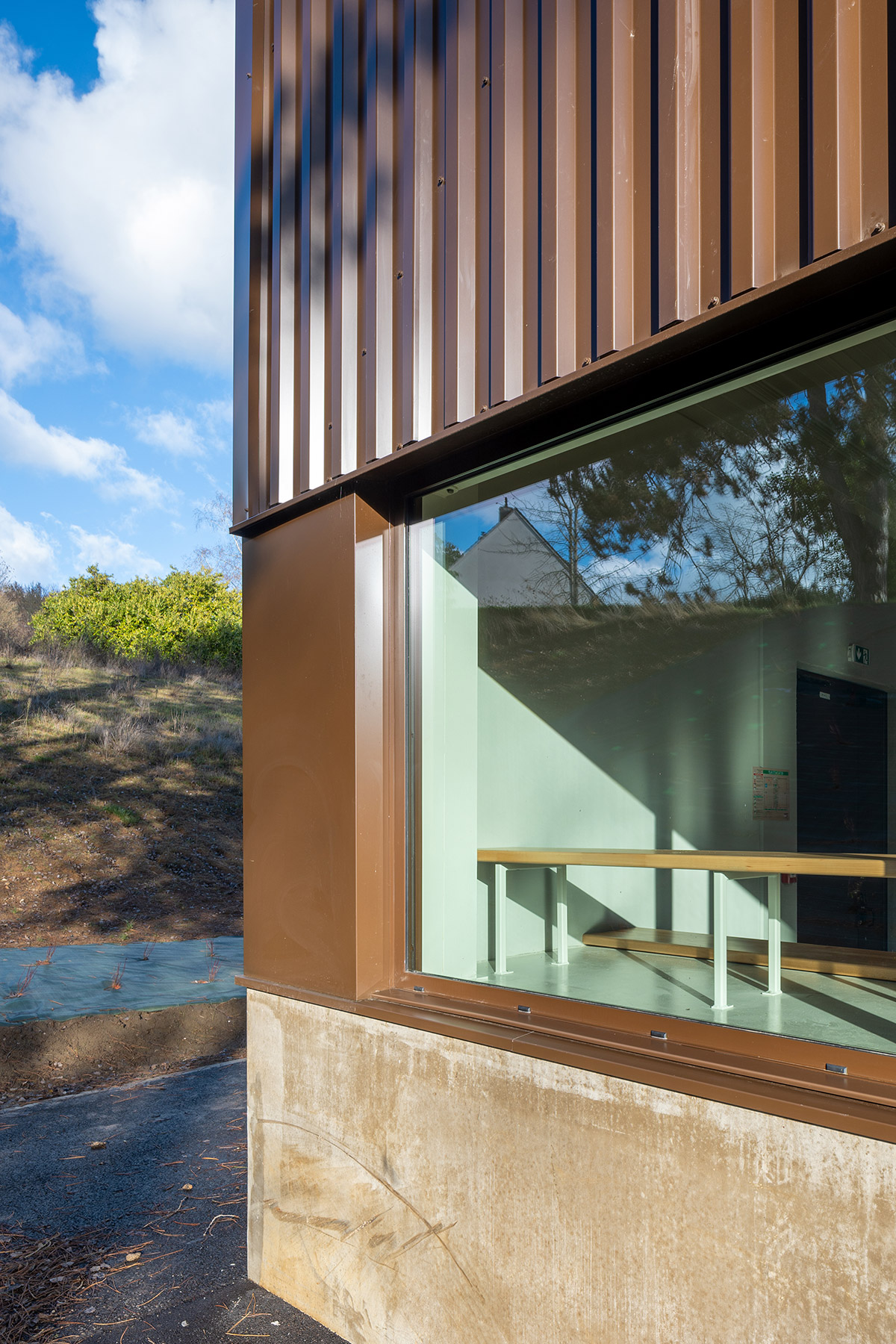

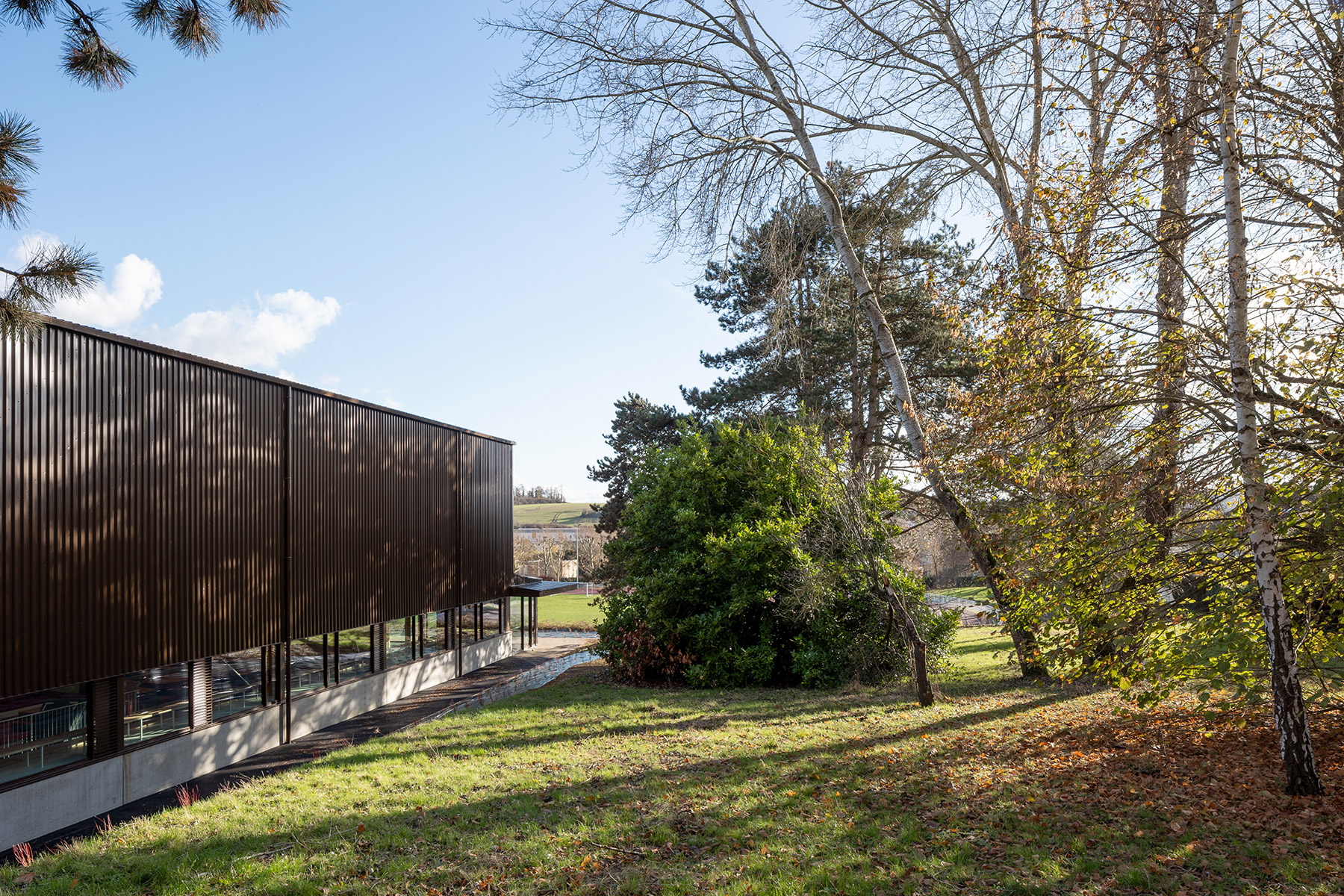

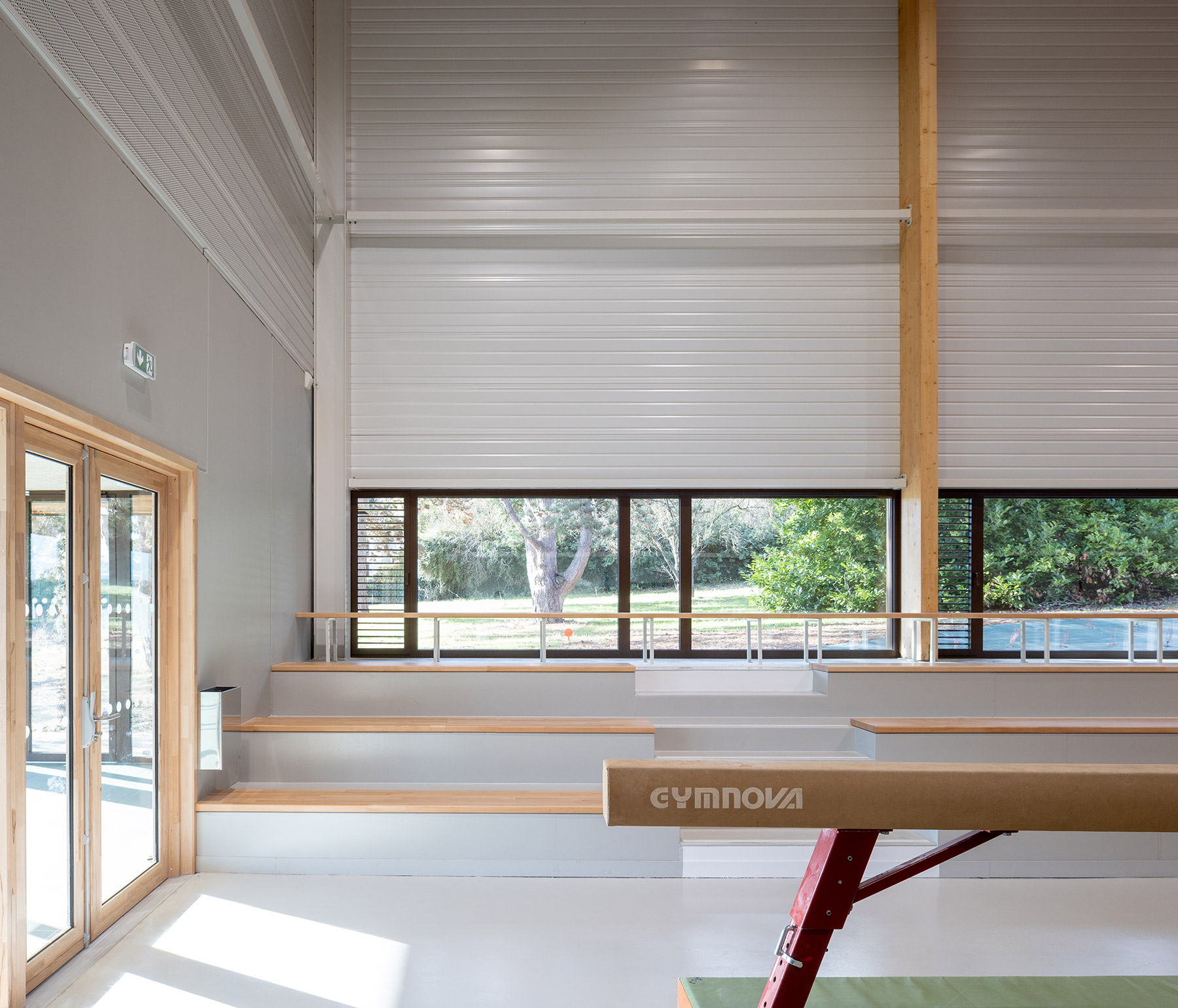

La situation de belvédère du site et les qualités paysagères des abords immédiats ont motivé le parti de percement des volumes. Une bande vitrée basse presque continue sur 180° dispense des vues sur l’extérieur à hauteur d’homme.
Vu de l’extérieur, cette plinthe vitrée introduit un effet de soulèvement des volumes pleins de l’enveloppe au-dessus du socle solide du soubassement.

Les choix de conception sont raisonnés en fonction :
- Des objectifs économiques : compacité, simplicité d’agencement, répétitivité des structures, recours à des procédés de clos couvert « tout en un », limitation des longueurs de distribution technique.
- Des objectifs environnementaux : adaptation à la topographie existante, limitation des ouvrages maçonnés, favorisation de l’emploi du bois pour une empreinte carbone moindre.
L’exhaussement du bâtiment permet de limiter l’emploi du béton aux parties basses, où le matériau est justifié par nécessité et solidité d’usage. Les superstructures sont toutes réalisées en poteaux bois et métal sur les pignons. Les entraxes de portiques de charpente et les portées d’empannage sont économiquement optimisés.
L’enveloppe « tout en un » est réalisée au moyen de complexes muraux et de couvertures métalliques thermo-acoustiques (GLOBALWALL et GLOBALROOF) assurant en une fois l’étanchéité à l’eau et à l’air, l’isolation thermique renforcée, le traitement acoustique (isolation et absorption) et la finition des parements intérieurs et extérieurs.

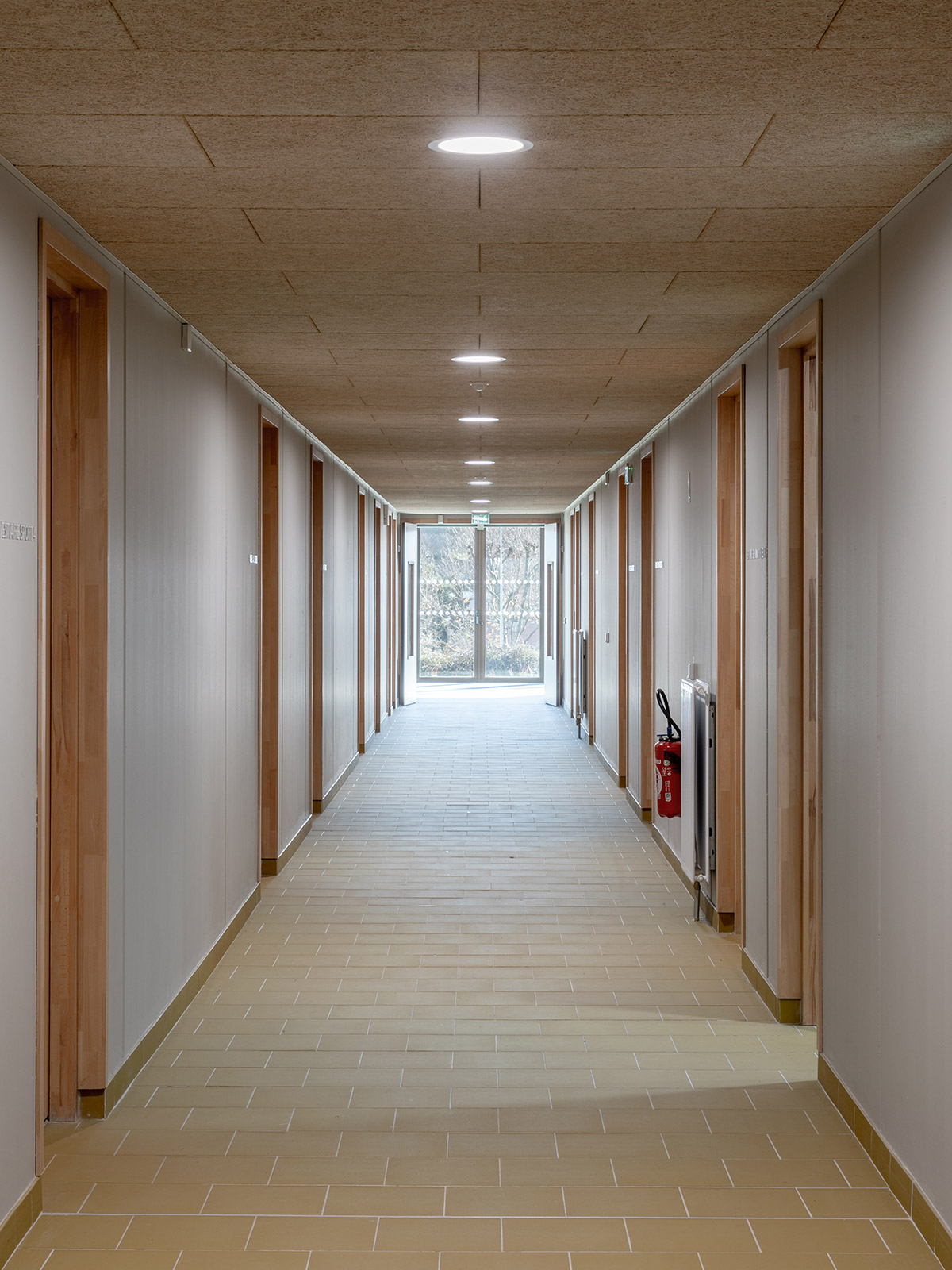

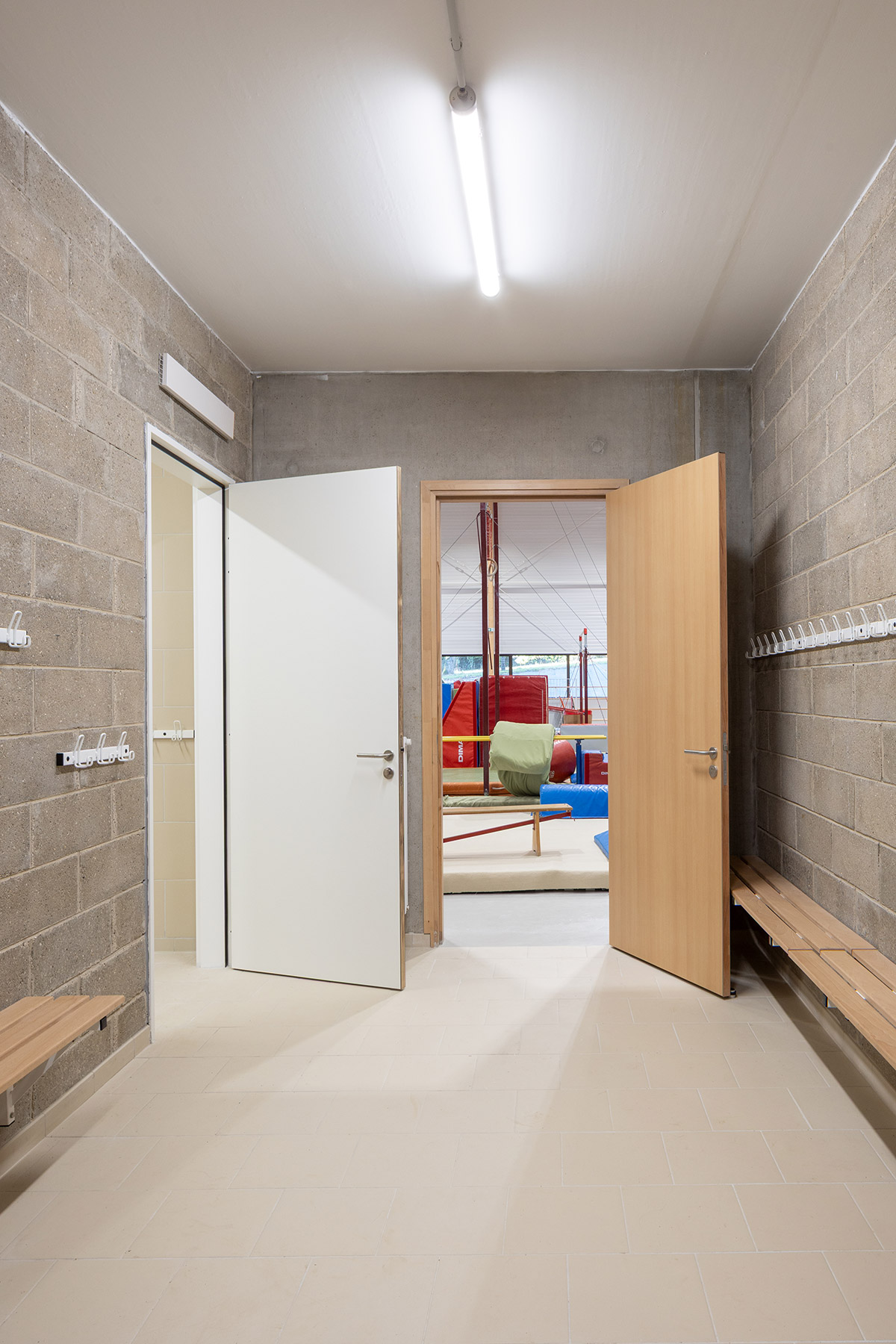

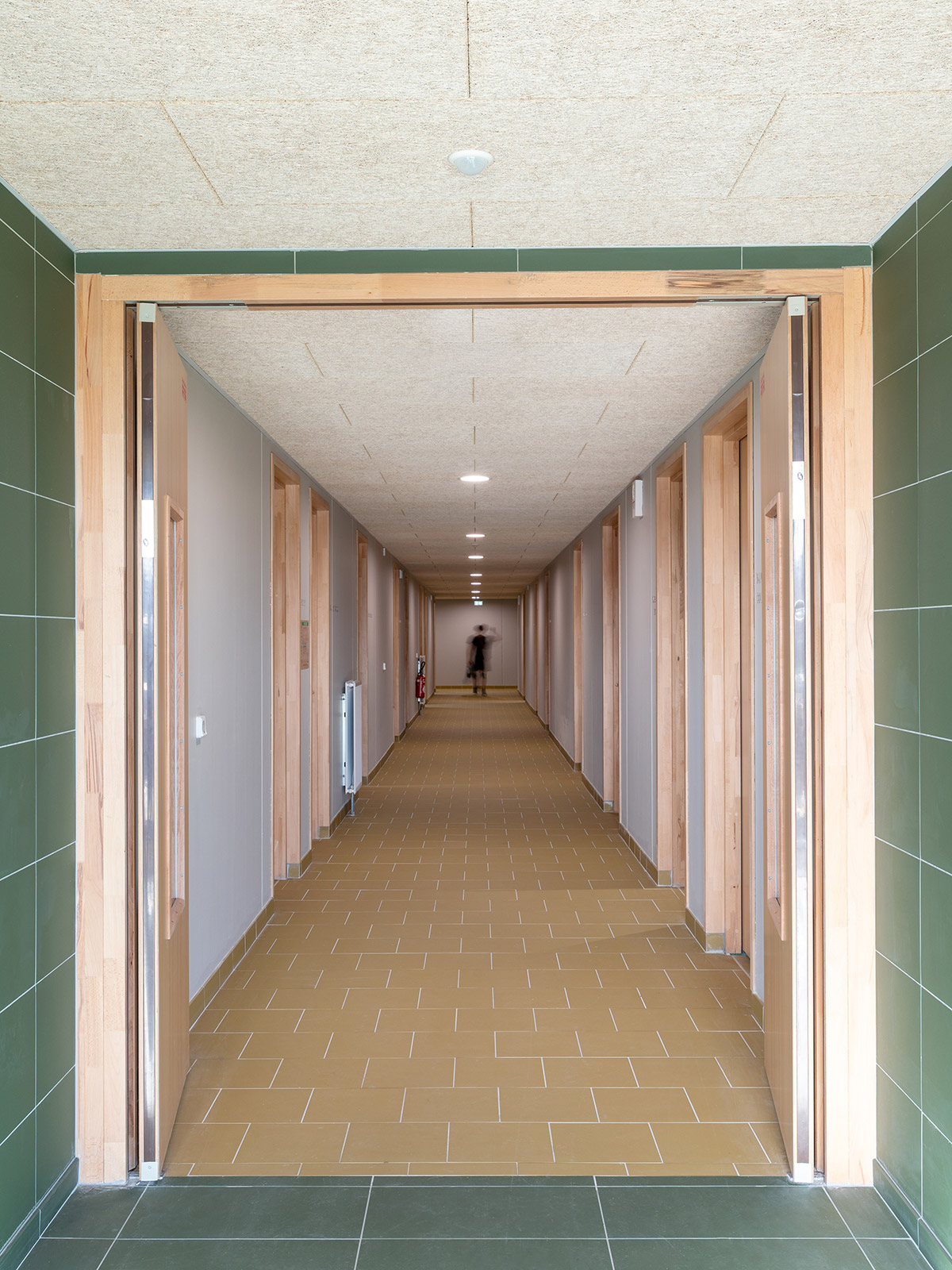

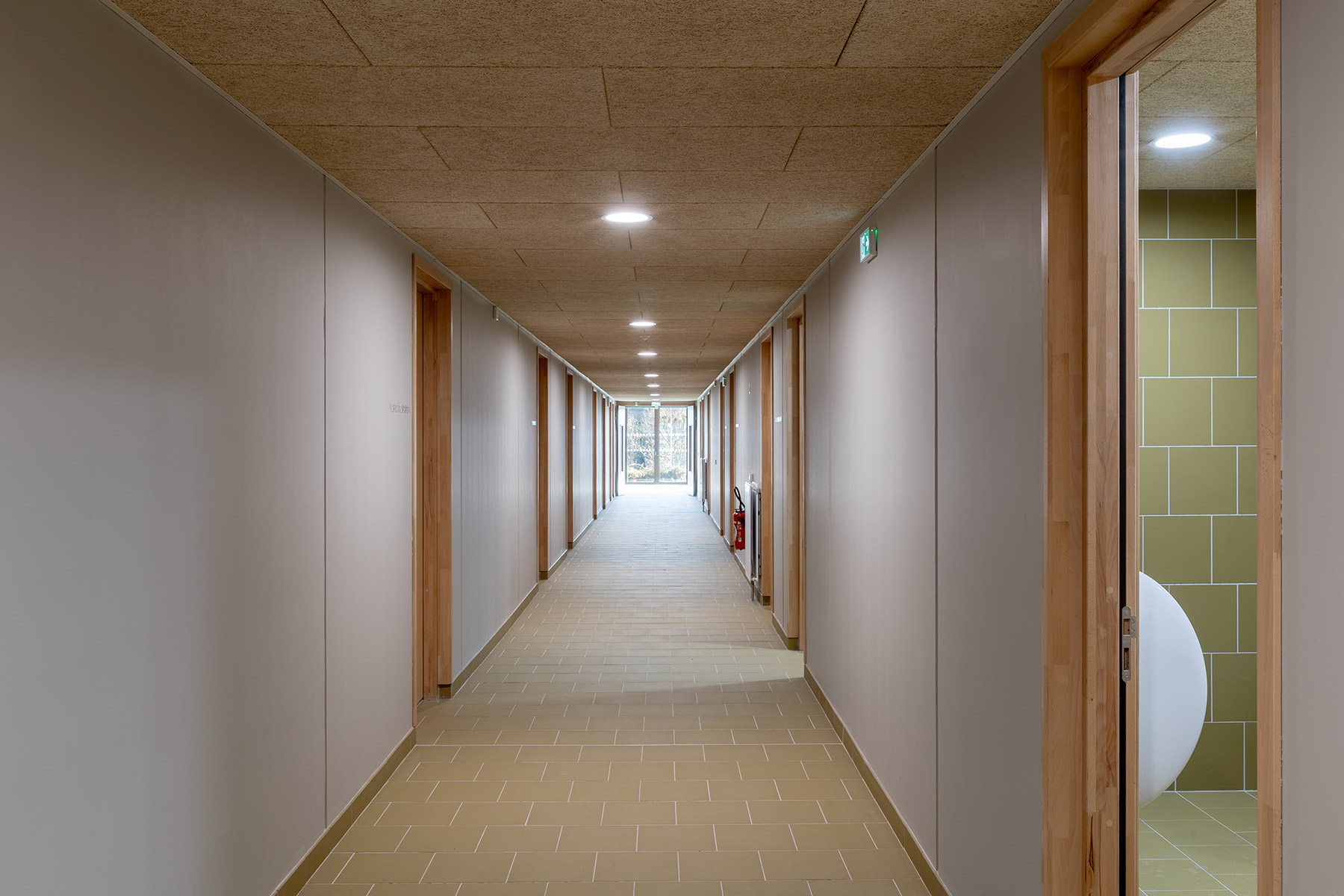

L’agencement du plan et des coupes favorisent la compacité et l’orientation des principaux locaux vers des expositions tempérées (Est et Ouest). Le regroupement des vestiaires et des sanitaires limite les longueurs de distribution technique depuis le bloc technique, lui-même intégré au bloc central.
Les salles de sports sont ventilées naturellement par brassage d’air entre les ouvrants bas et hauts.

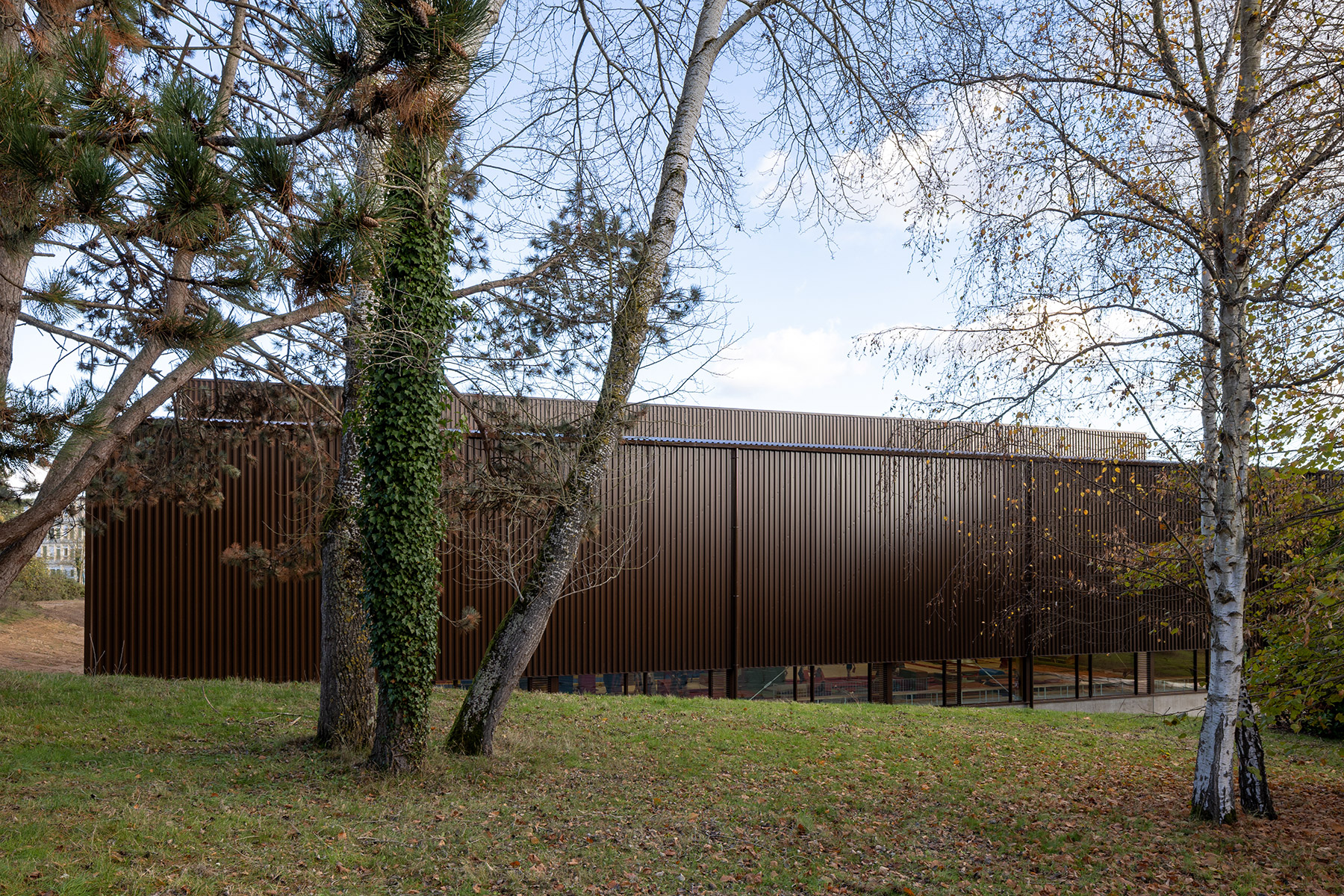

L’épannelage et l’articulation des volumes permet l’emploi d’un matériau et d’une polychromie unique pour l’ensemble de l’enveloppe bardée et couverte d’un profil acier laqué, avec une onde régulière, identique de couleur brune.
Les menuiseries extérieures sont réalisées en aluminium laqué de même teinte que les bardages et couvertures.
Les soubassements périphériques reçoivent un parement extérieur solide et lisse en béton préfabriqué.

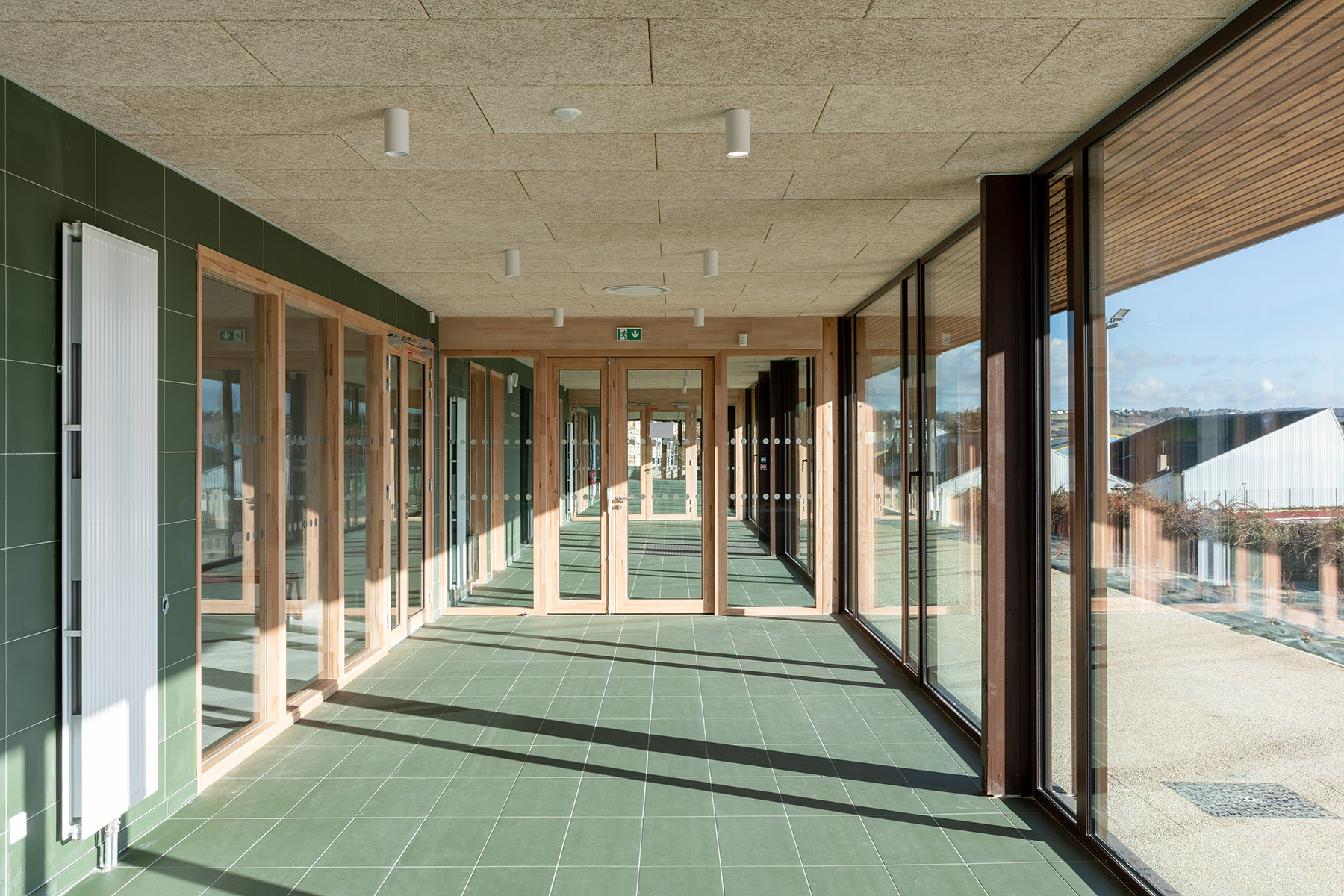

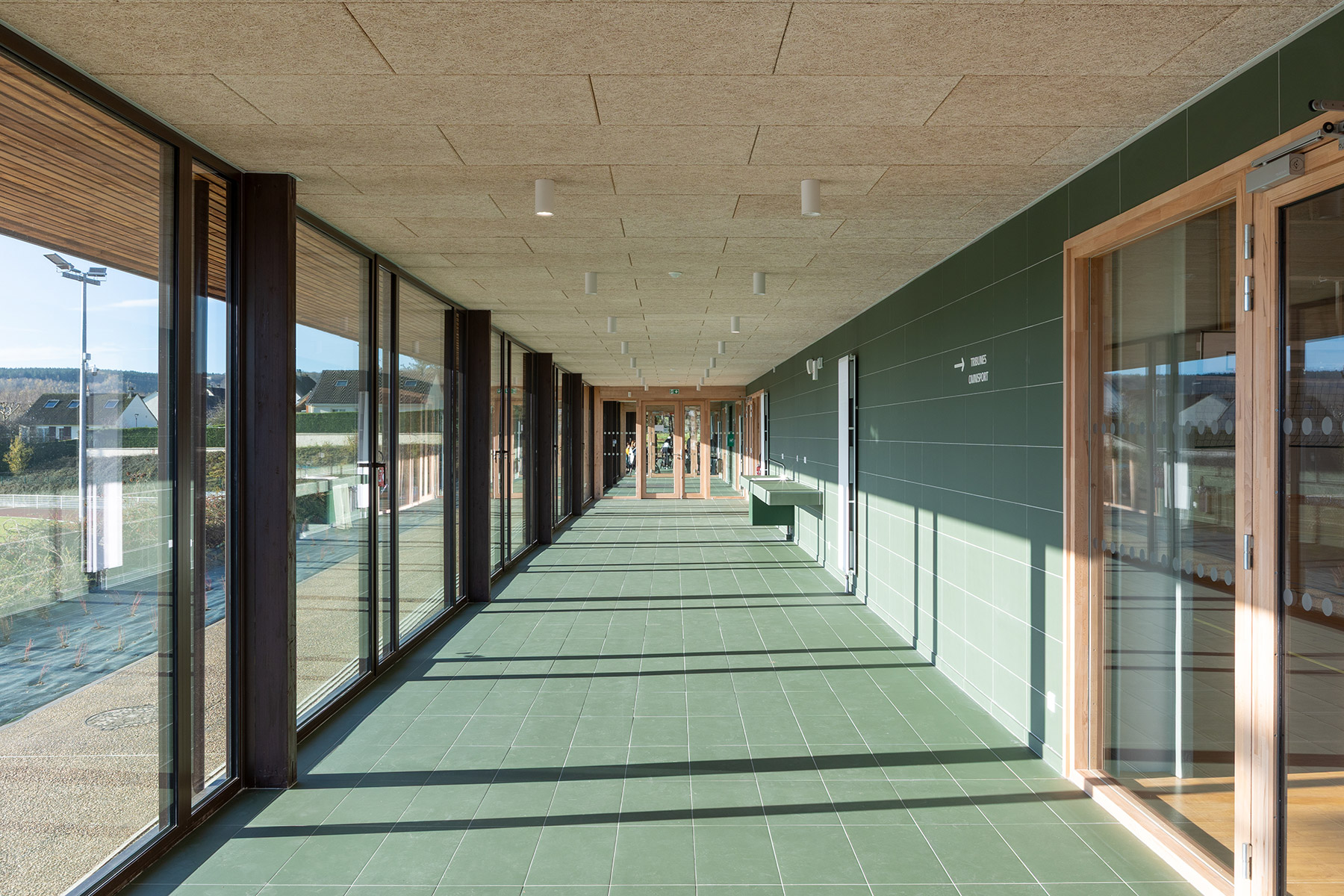

Le mur intérieur de fond de la galerie sud et le sol, très exposé aux vues extérieures, reçoit un carrelage vert qui permet au bâtiment de se fondre dans le paysage environnant.
La sous face bois de la galerie sud et les vitrages bas confèrent au complexe une élégante plus-value architecturale qui le distingue nettement des constructions fonctionnelles qu’il remplace.

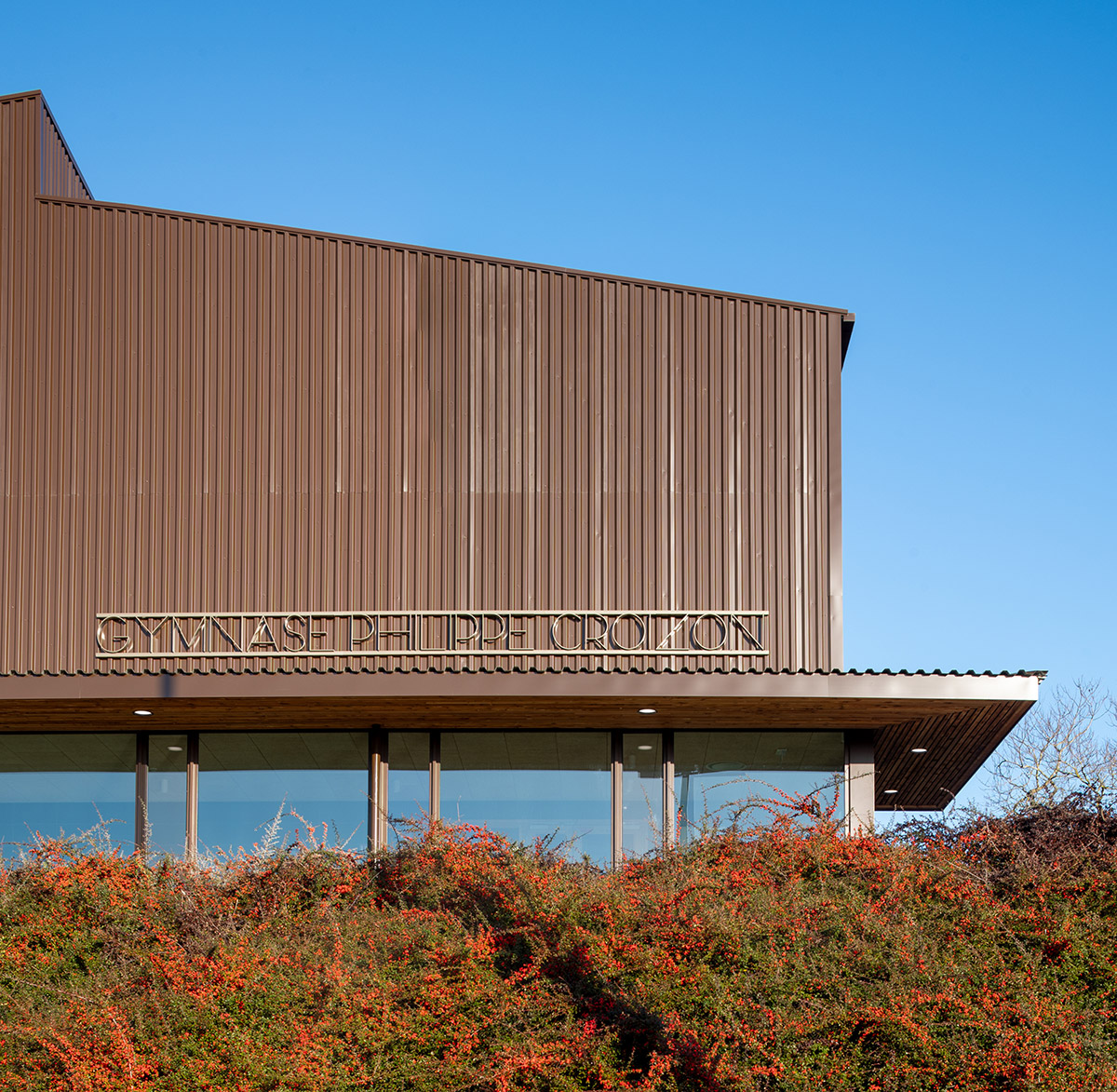

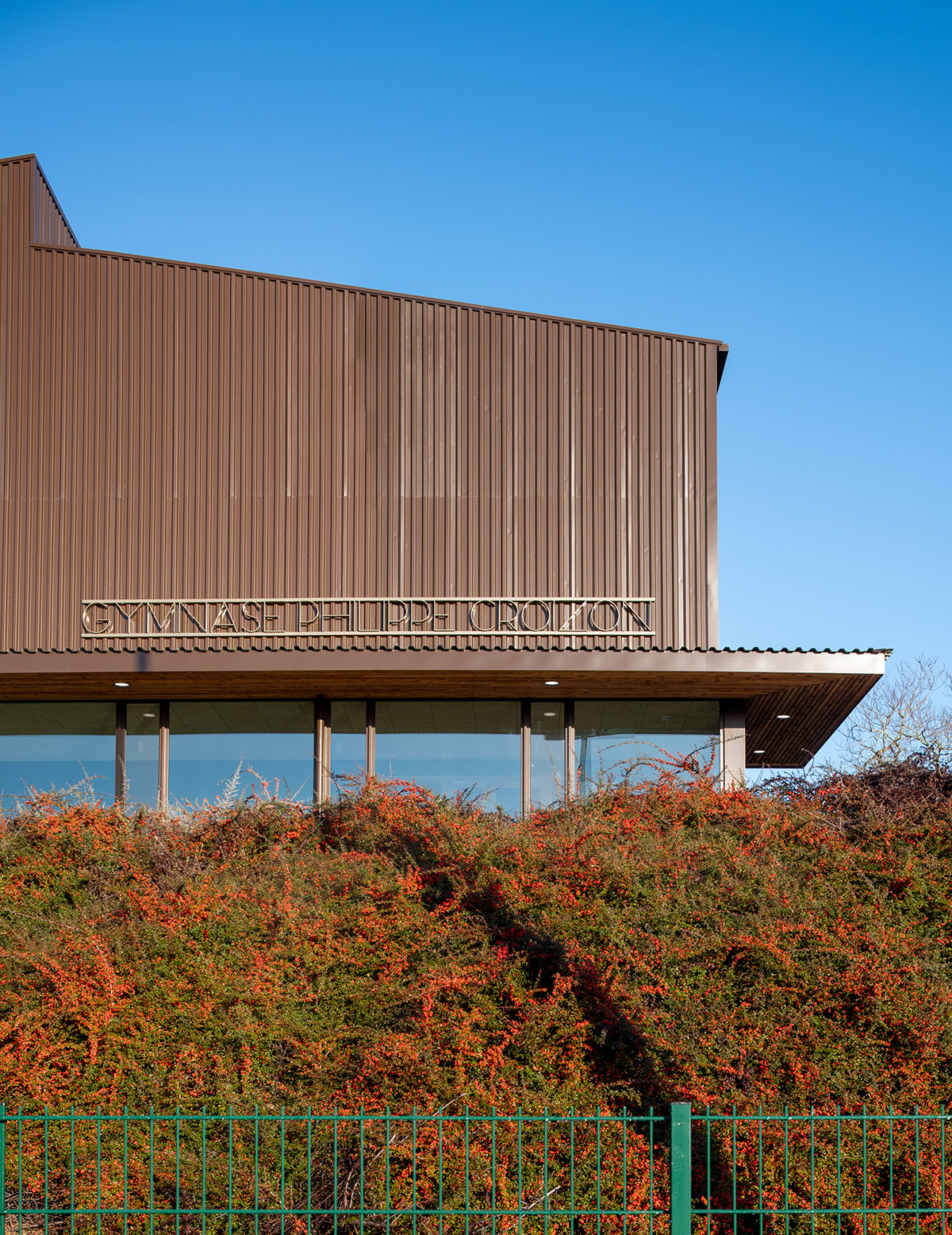

Enfin l’apparente symétrie du pignon sud du complexe est dérangée par le lettrage graphique d’une enseigne.

Ce bâtiment a fait l'objet d'une publication dans la revue Terrains De Sports.

2022 / 2025
Photos : Antoine Mercusot  //  Perspective : Antonin Ziegler  //  Dessin : Atelier

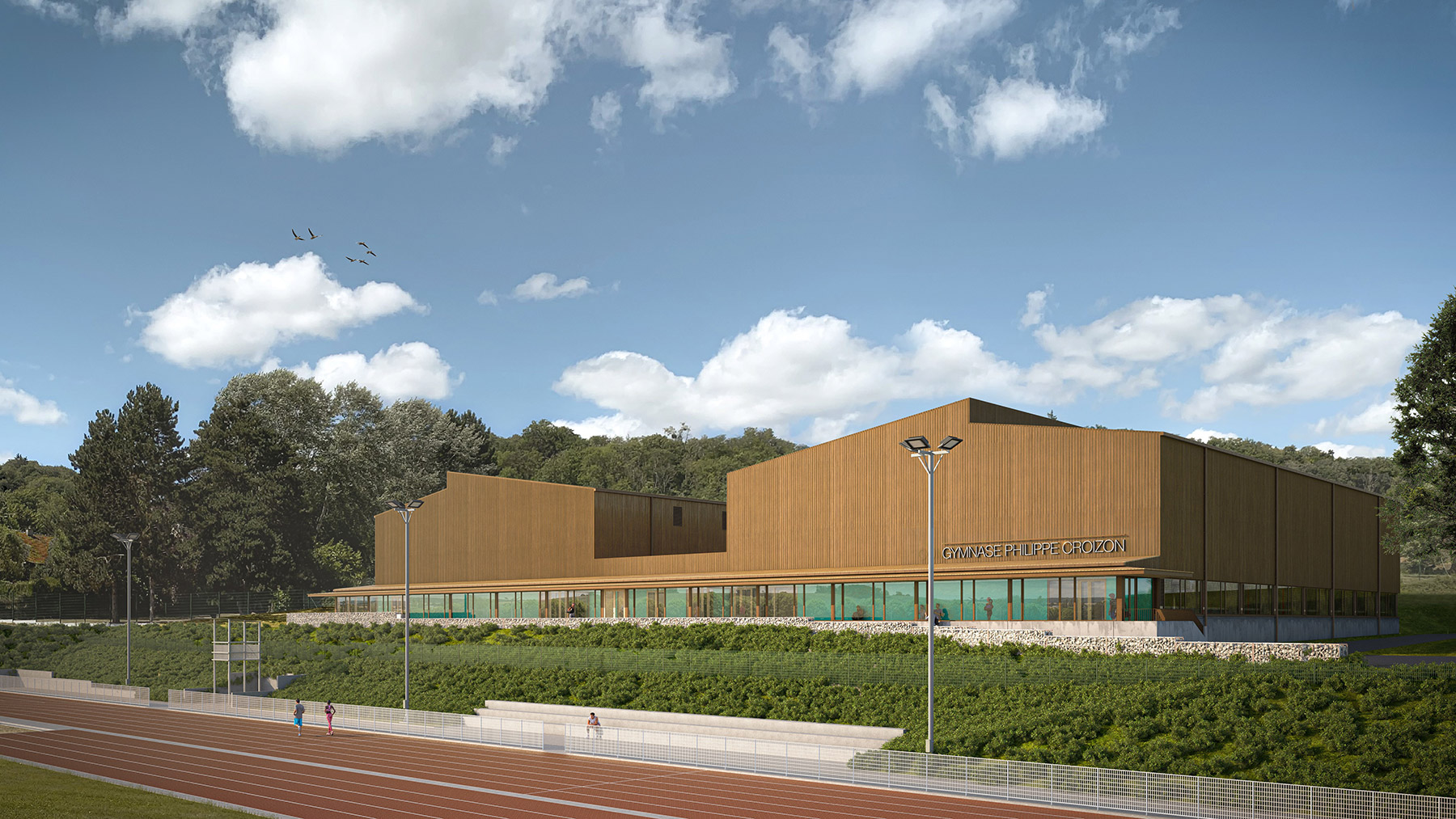

perspective permis de construire

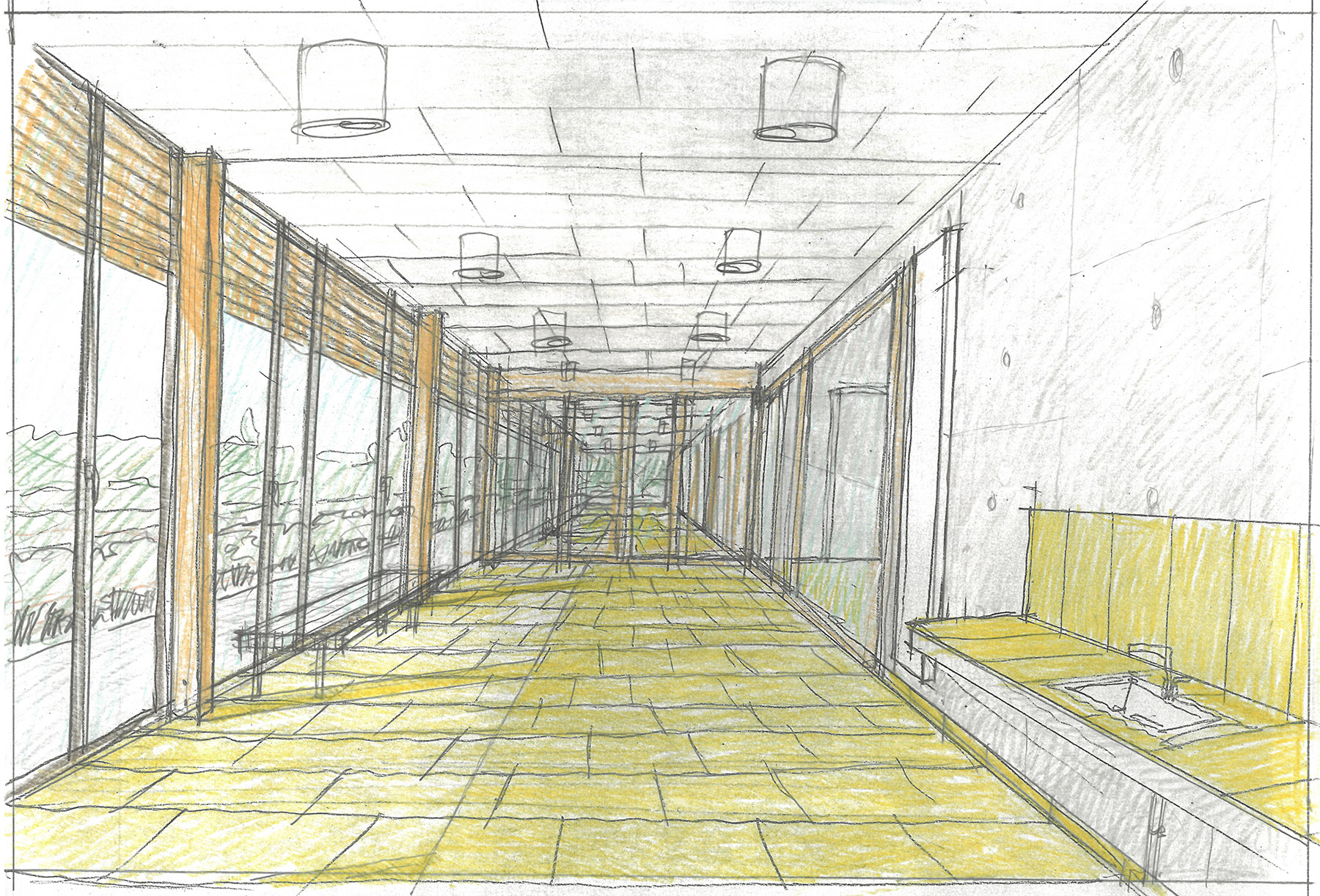

croquis de chantier
